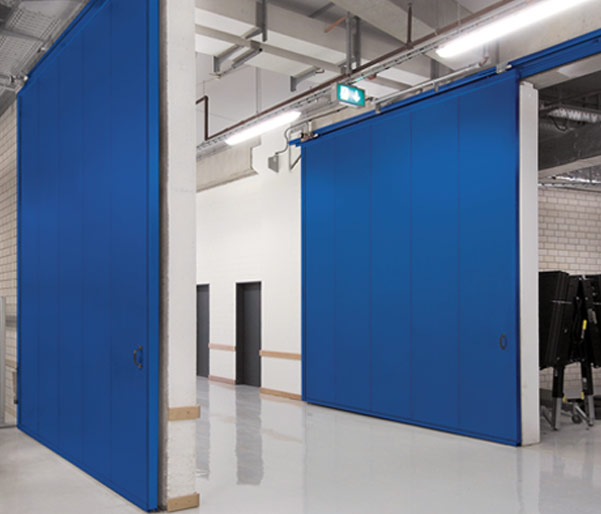

Charakterystyka
• dwuskrzydłowe
• budowa panelowa
• skrzydło i profile uszczelniające ocynkowane
• dopuszczenie niem. Nr.Z-6.11-1358
• Aprobata ITB Nr:

Wykonanie
• przeciwpożarowe wg DIN 4102
• z regulatorem prędk. zamykania
• także z urządzeniem ustalającym
• także z drzwiami wślizgowymi
• także z zamkiem hakowozapadkowym
• także z nadprożem niskim lub montaż do stropu
• także z urządzeniem ułatwiającym sterowanie
• także z przeszkleniem ognioochronnym
• także jako bramy dymoszczelne

Dopuszczalne wymiary bram w św. otworu od pł. podłogi „punkt 0” od 2000 x 2000 mm do 8500 x 6000 mm. Skrzydło bramy o szer. mniejszej niż 1500 mm nie może być wyższe niż 2500 mm.


Skrzydło bramy
Grubość skrzydła ok. 67 mm
Blacha ocynkowana 1,0 mm
Ciężar skrzydła ok. 55 kg/m2

Wymagane wymiary pokrycia światła otworu przez skrzydło:
z boków po > 150 mm
przy nadprożu > 75 mm
pzy nadprożu niskim > 85 mm


Obszar parkowania lewy i prawy otwartej bramy EI 60-2 wynosi:
dla każdego skrzydła połowa światła otworu + 300 mm (dla nadproża niskiego dod. 150 mm) + (dla symetrycznego podziału skrzydeł) obudowa cieżarka.


Wysokość nadproża:
nadproże standardowe /
montaż do ściany: > 220 mm
nadproże niskie /
montaż do stropu: > 125 mm
montaż do stropu: 115 mm z blendą nadproża


W przypadku parkowania bramy między dwoma ścianami lub występowania słupów w obszarze parkowania odległość pomiędzy ścianami wzgl. ścianą i słupem powinna wynosić:
dla bramy bez drzwi: min. 200 mm
dla bramy z drzwiami: min. 250 mm

Wyposażenie dodatkowe

Drzwi wślizgowe z samozamykaczem standardowo bez progu, wym. drzwi 1000 x 2000 mm w św. otworu. Zaintegrow. drzwi wśliz gowych w skrzydło bramy jest moż liwe dla wym. skrzydła od szer. 1500 mm i wys. 2100 mm w św. otworu.


Przeszklenie ognioochronne EI 60
• możliwe w jednym lub kilku panelach: wym. standardowy szkła 270 x 630 mm, wym. specjalne do 450 x 1100 mm (dluższe terminy dostawy), wym. szer. fryzu dla każdego panelu trzystr. 190 mm, wys. cokołu min. 1150 mm
